苏州安素公司产品主要为:成品支架抗震支架,综合管廊支架,预埋槽道,哈芬槽、BIM咨询设计等.

标准1*1.3,吊顶装。

1.抗震支架在钢结构安装方法有那几种,第一种钢结构抗震支架梁夹安装,与钢结构连接的抗震支吊架,因不允许现场加工等方式,所以规定了采用了专用夹具(如:U型梁夹、钢结构梁夹等)进行连接。这种方法安装时间长,抗震支架配件要用都多一些(安装图片效果如下)

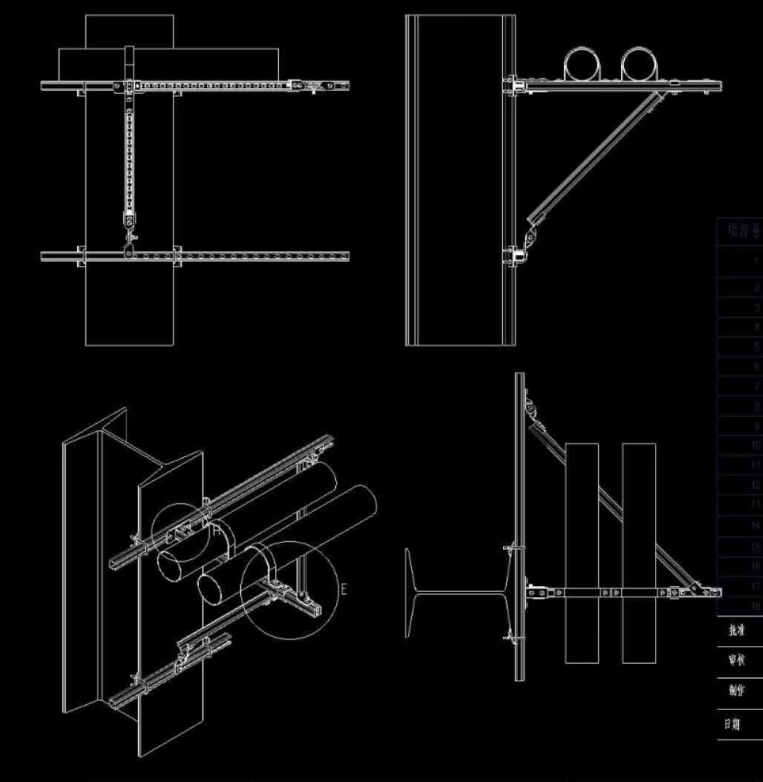

钢结构抗震支架梁夹安装图纸钢结构抗震支架梁夹安装图纸

(钢结构抗震支架梁夹安装图纸)

钢结构抗震支架梁夹安装图纸钢结构抗震支架梁夹安装图纸

(钢结构抗震支架梁夹安装图纸)

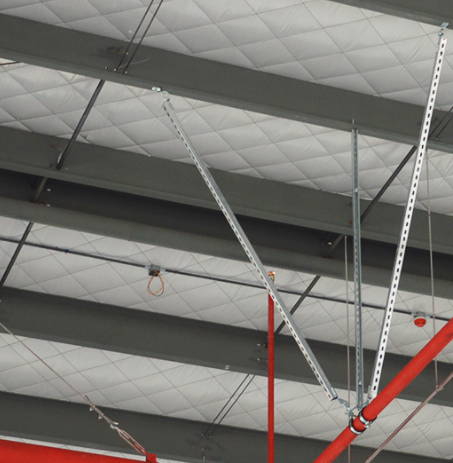

钢结构成品支架梁夹安装实拍图片钢结构成品支架梁夹安装实拍图片

(钢结构成品支架梁夹安装实拍图片)

钢结构成品支架梁夹安装实拍图片钢结构成品支架梁夹安装实拍图片

(钢结构成品支架梁夹安装实拍图片)


第二种抗震支架直接在钢结构上深根安装,首先在钢结构上打孔,然后安装丝杆等抗震直接其他部件。这种安装方法优点省材料,安装方便(注意安装人员打孔要用升降机打孔否则不安全),协力得抗震支架在枣阳市中兴绿色技术湖北有限公司面粉钢结构厂房项目运用的就是这种方法。(安装图片效果如下)

侧向桥架抗震支架直接在钢结构上深根安装图纸侧向桥架抗震支架直接在钢结构上深根安装图纸

(侧向桥架抗震支架直接在钢结构上深根安装图纸)


水管侧向抗震支架直接在钢结构上深根安装图纸水管侧向抗震支架直接在钢结构上深根安装图纸

(水管侧向抗震支架直接在钢结构上深根安装图纸)

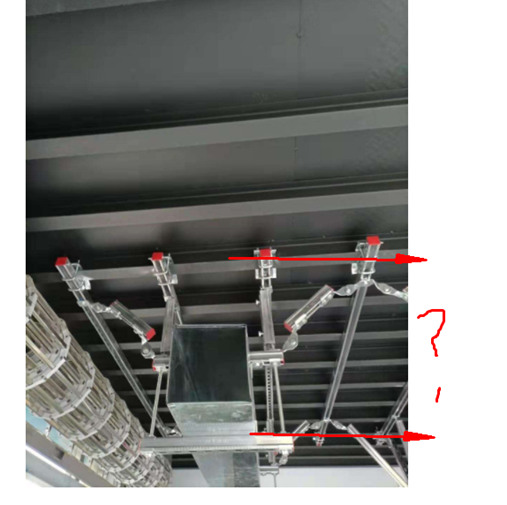

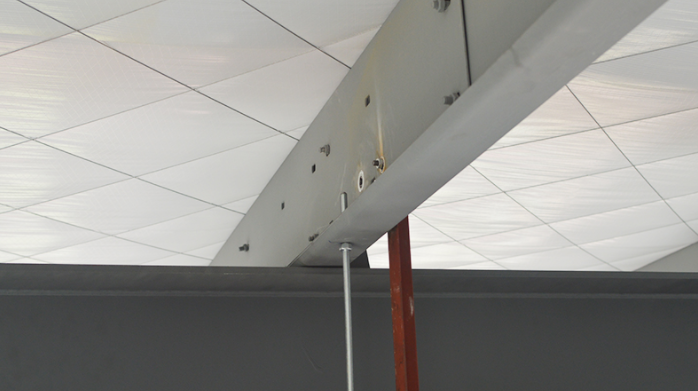

水管侧向抗震支架直接在钢结构上深根安装实拍图片

(水管侧向抗震支架直接在钢结构上深根安装实拍图片)


水管侧向抗震支架直接在钢结构上深根安装施工实拍效果图片

(水管侧向抗震支架直接在钢结构上深根安装施工实拍效果图片)




钢梁安装-管道钢结构抗震支架





钢柱安装-管道钢结构抗震支架




备注: 此为有这个数量的优惠价,含13%税 运费。抗震型钢热镀锌,配件冷镀锌。 如果全是冷镀总价少10点。

          型钢标准:41*41*2.0   配件标准达标5.0

   根据GB50981-2014《建筑机电工程抗震设计规范》规定,室内给水及消防管道管径大于或等于DN65的水平管道应设计抗震支撑;矩形截面面积大于等于0.38m²风道采用抗震支吊架;内径不小于60mm的电气配管及重力不小于150N/m的电缆桥架、电缆线槽、母线槽均应进行抗震设防。


1.此价格基于钢结构进行核算,混凝土的话会减少费用;

2.此工程报价范围仅为消防水系统/给水系统/通风排烟风管系统/电气系统的抗震支架系统,如设计范围与要求范围不一致,请及时联系设计工程师;

3.此报价水电系统抗震支架以距离楼板1m以内进行高度确定;

4.此报价风管抗震支架以距离楼板1.5米以内进行高度确定。

5.最终安装数量在深化施工图设计报设计院审核后,以甲方、施工方及专业公司共同确认的工程量为准。
