柴油机+电泵.驱动型PHP200(3%)平衡式泡沫比例混合装置

文字:[大][中][小] 手机站 2023-09-29     浏览次数:230

PHP平衡式泡沫比例混合装置(驱动: 1柴油机+1电机型)

产品型号:PHP系列

产品类型:平衡式比例混合装置;撬装

驱动方式:1台柴油机+1台电动机(1用1备,互为备用)

混合比:3%或6%

混合液流量范围:具体详情咨询客服

进出口通径:DN150~ DN250 ,具体详情咨询客服

工作压力范围:0.6-1.2Mpa

流量范围:8~400L/S

额定工作压力:1.0Mpa


一. PHP平衡式泡沫比例混合装置1柴1电)概述

平衡式比例混合装置,其泡沫混合液的混合过程是由泡沫液泵把泡沫液加压后进入平衡阀,通过平衡阀调节

后注入比例混合器。当主管道的水的压力和流量的变化出现不同的工况时,平衡阀均能动态调节注 入混合器的泡

沫量,因而保证装置在运行过程中,源源不断地配制出较为精确混合比的泡沫混合液,供给泡沫灭火设备喷射合

格的泡沫进行有效的灭火作业。

PHP柴电机型平衡式比例混合装置采用平衡压力式比例混合形式,主要由常压泡沫液储罐、泡沫泵组(由-台

电动机、一台柴油机驱动, )、平衡阀、安全泄压阀、比例混合器、过滤器等相关组件和管路组成。

PHP柴电机型平衡式泡沫比例混合装置特别适用于大中型泡沫灭火系统。由于常压泡沫液储罐可以在灭火过

程中不断添加泡沫液,使灭火时间可以延长,大大提高了灭火抗灾的能力和可靠性。

应用场合:, 特别适用于石油化工企业、大型油库、油码头及海上钻井平台等重要的消防工程。

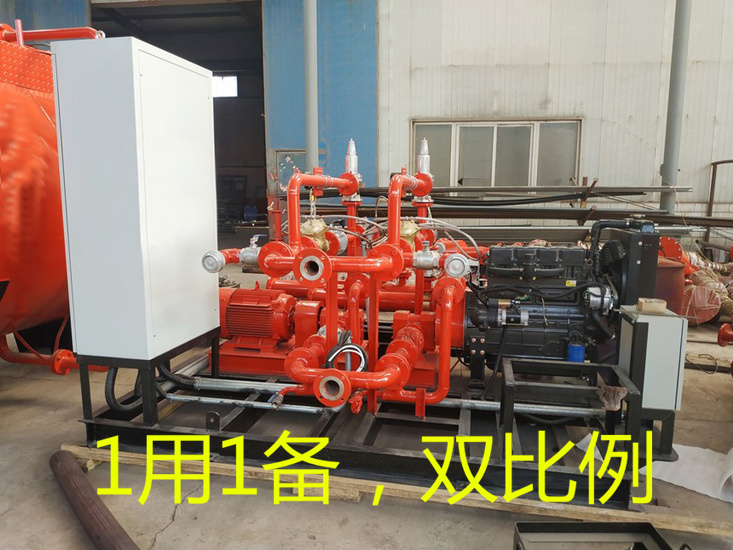

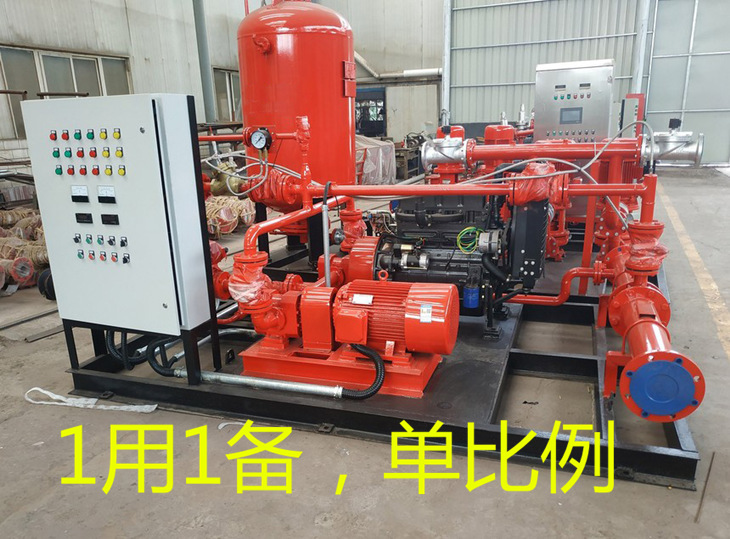

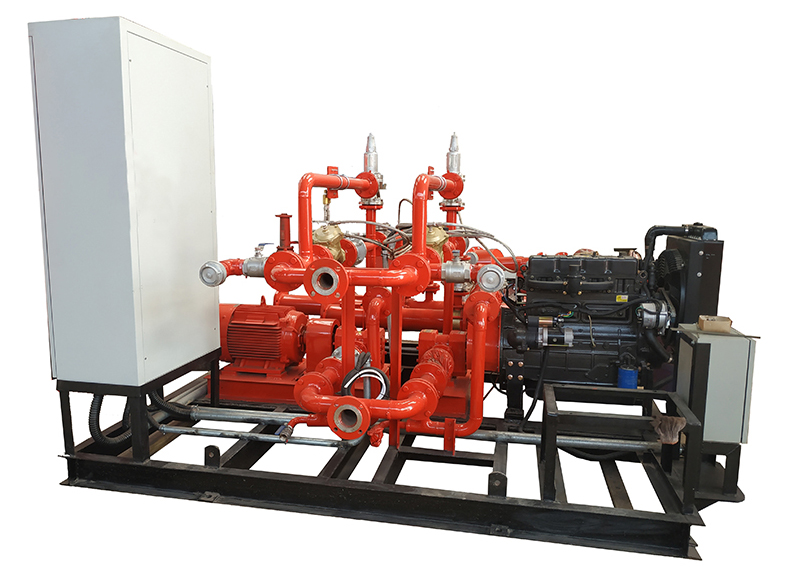

PHP柴电机型平衡式比例混合装置    图为↑ (驱动方式: 柴油机+电机,一用一备)


二、PHP-柴一电机型平衡式比例混合装置的优点

1、通过平衡阀动态调节进入泡沫比例混合器的泡沫量,保证了精确的混合比。

2、采用不锈钢或者青铜材质泡沫液齿轮泵供给泡沫液,使得泡沫混合液工作压力和流量有较大的适应范围不

会因泡沫液的腐蚀而绣死。

3、采用常压式不锈钢泡沫液储罐,维护简便,可靠性高,使用寿命更长。

4、平衡式泡沫比例混合装置适用于目前任何泡沫灭火剂(蛋白、氟蛋白、水成膜等)。

5、灭火过程中可以随时添加泡沫液,能更好的满足现代大型泡沫灭火消防工程的需要,工作更加可靠。

6、平衡比例混合装置采用自动/手动切换控制,操作简单可靠。


三、PHP-柴一电机型平衡式泡沫比例混合装置的工作原理

火情发生时,由泡沫液泵将储存在常压容器内的泡沫液注入管道,经平衡阀的调节作用,泡沫液与比例混合

器主管路压力水混合成一定比例的泡沫混合液。泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设

备,产生空气泡沫扑救甲、乙、丙类液体火灾。

平衡阀是该装置中一个重要组成部件,它根据系统水压和泡沫泵提供的泡沫液压力实际情况,动态的自动调

整自身阀门打开的程度,以控制进入比例混合器的泡沫液流量,使得适量的泡沫液进入比例混合器与压力水混

合,从而得到所需比例的泡沫混合溶液。泡沫液泵有电机、水轮机或柴油机驱动等几种可选驱动方式。一柴- -电

型平衡式泡沫比例混合装置采用的是- -个电机和一个柴油机的驱动方式,一用一备。

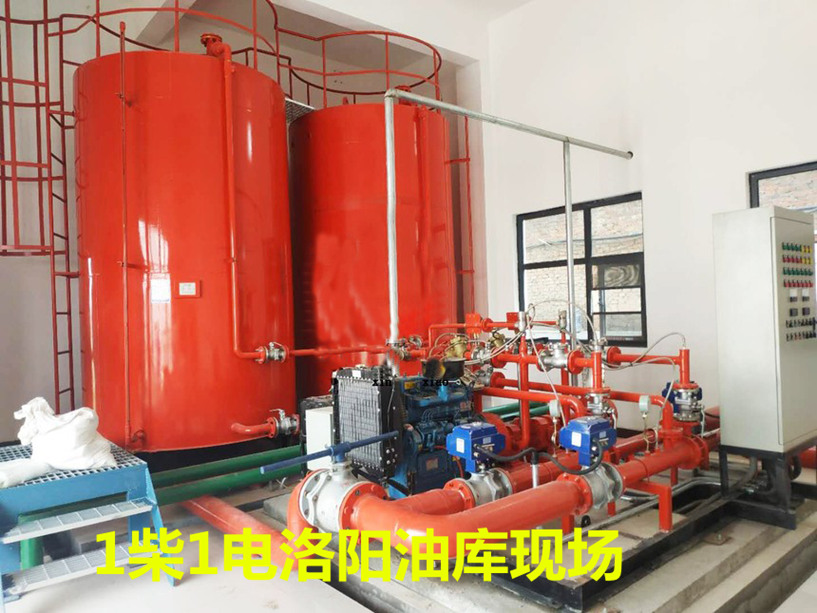

实景案例图,PHP柴电机型平衡式比例混合装置
