7用1备高压细水雾泵组,兰州中川机场XSWBZ 805/14-7x1 JM(立式九柱塞泵)五用一备

文字:[大][中][小] 手机站 2023-05-11     浏览次数:308

兰州机场ITC信息指挥中心

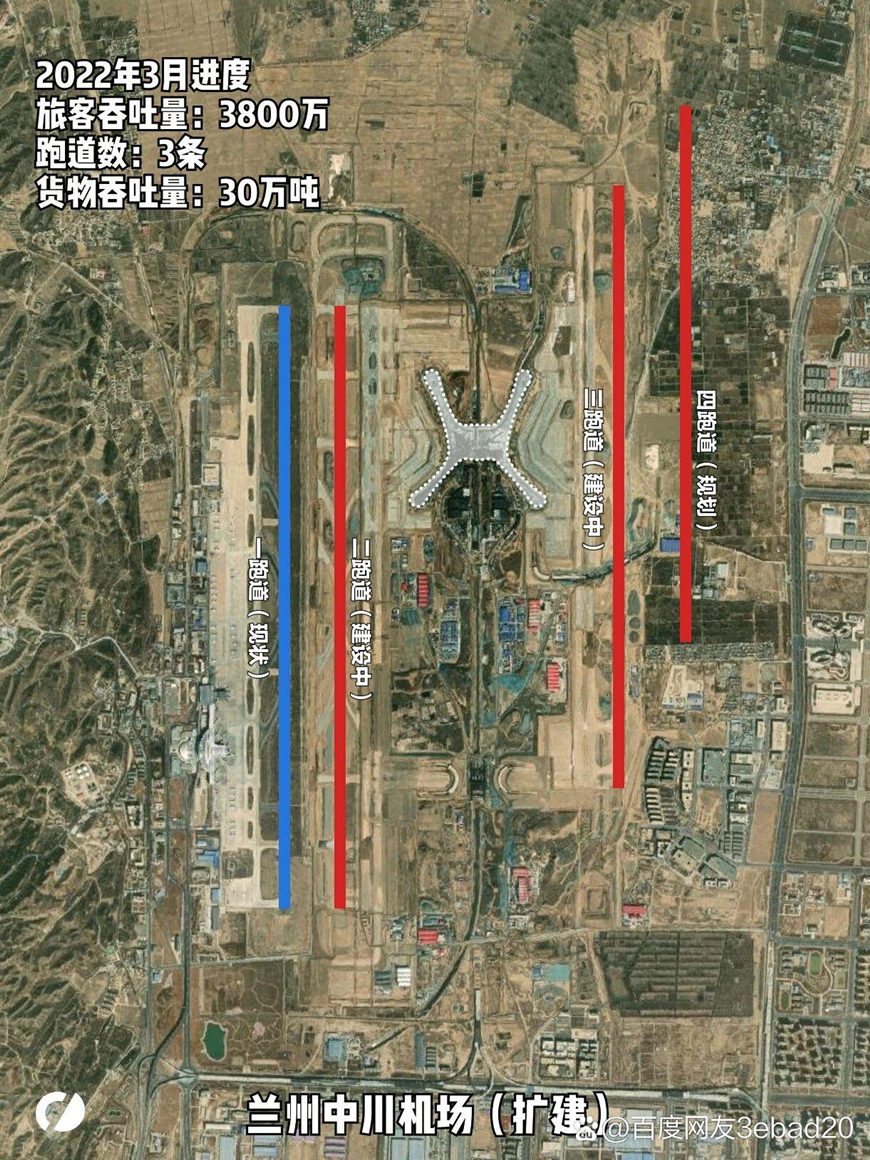

在建超级机场系列:兰州中川机场进度和规划
兰州中川国际机场三期扩建工程建设以2030年为设计目标年,按照年旅客吞吐量3800万人次,货邮吞吐量30万吨,飞机起降架次30万架次的目标设计。
具体的建设内容包括:在现有跑道(西一跑道)东侧365米处新建1条长4000米、宽45米的西二跑道,双向设置I类精密进近系统;在西二跑道东侧1870米处新建1条长4000米、宽45米的东一跑道,跑道北端设置Ⅲ类精密进近系统,南端设置I类精密进近系统;飞行区等级指标为4E。在西二跑道与东一跑道之间新建40万平方米T3航站楼及91个机位的站坪,27万平方米的综合交通中心,以及配套建设货运、消防救援及辅助生产生活设施等。




洪benjiang23.5.11


清单:

高压细水雾   泵组:1台,型号XSWBZ 805/14-7x1 JM(立式九柱塞泵)七用一备

开式分区控制阀组:XSW-FZ20/14,1只】、XSW-FZ40/14,22个

开式喷头  +  接头:XSW-T2.0/10-JM,41个】、XSW-T4.0/10-JM,81个】

闭式喷头  +  接头:XSW-T4.0/10-57℃,φ2  ,数量104个】

喷头专用       堵头:M1.8*1.5,216个



技术参数:

1. 单泵 Q=115L/min,系统最大流量 Q=805L/min, 压力H=14Mpa,电机功率P=2*30KW;

2. 稳压泵 Q=11.8L/min,压力 H=1.4Mpa,N=0.55Kw,1 用1 备;

3. 过滤器过滤精度 0.015mm;

4. 补水电磁阀 DN65;

5. 高压球阀 DN32(带位置开关);

6. 调压阀调压范围 6-14Mpa;

7. 泵组控制柜PLC触摸屏。
