双电机驱动PHP200(3%)-DD平衡式泡沫比例混合装置,常压泡沫液储罐

文字:[大][中][小] 手机站 2023-09-29     浏览次数:3076

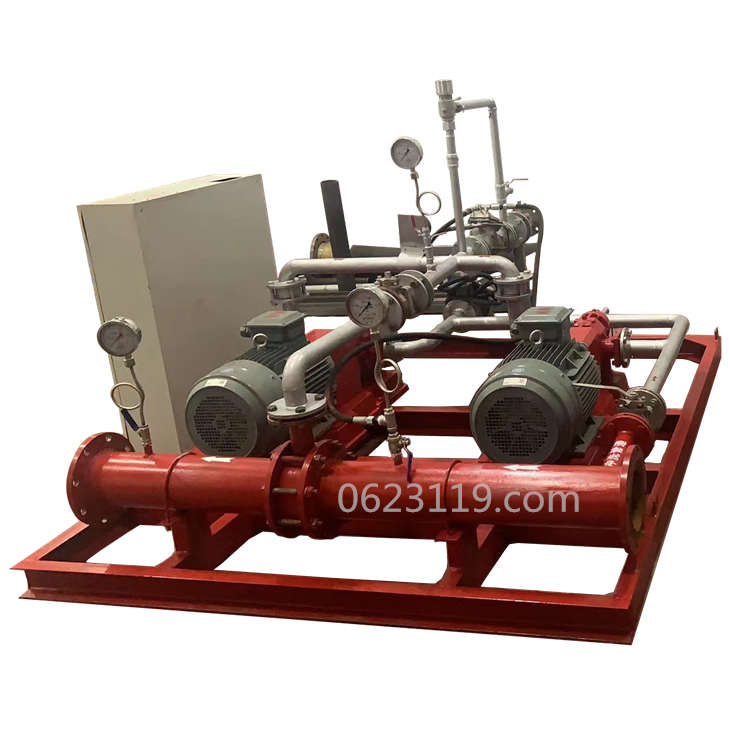

PHP双电机型平衡式泡沫比例混合装置(驱动:电动机)

产品型号:PHP系列

驱动方式:电动机驱动

混合比:3%或6%

工作压力范围:0.6-1.2Mpa

流量范围:8~400L/S

额定工作压力:1.0Mpa

混合液流量:范围具体详情咨询客服

进出口通径:具体详情咨询客服


产品编号PHP-DD

产品说明

PHP双电机型平衡式泡沫比例混合装置

一、平衡式泡沫比例混合装置(双电机驱动型),概述

PHP双电机型平衡式比例混合装置, 其泡沫混合液的混合过程是由泡沫液泵(由电动机驱动)把泡沫液加压

后进入平衡阀,通过平衡阀调节后注入比例混合器。当主管道的水的压力和流量的变化出现不同的工况时,平衡

阀均能动态调节注入混合器的泡沫量,因而 保证装置在运行过程中, 源源不断地配制出较为精确混合比的泡沫混

合液,供给泡沫灭火设备喷射合格的泡沫进行有效的灭火作业。

PHP双电机型平衡式比例混合装置采用平衡压力式比例混合形式,主要由常压泡沫液储罐、泡沫泵组(两个电

动机和两个泡沫液泵组成)、平衡阀、安全泄压阀、比例混合器、过滤器等相关组件和管路组成。

PHP双电机型平衡式泡沫比例混合装置特别适用于大中型泡沫灭火系统。由于配套使用的常压泡沫液储罐可

以在灭火过程中不断添加泡沫液,使灭火时间可以延长,大大提高了灭火抗灾的能力和可靠性。

双电式平衡式比例混合装置是一种比较 先进的泡沫灭火装置,


特别适用于石油化工企业、大型油库、油码头及海上钻井平台等重要的消防工程。


二、PHP双电机型平衡式比例混合装置的优点

1、通过平衡阀动态调节进入泡沫比例混合器的泡沫量,保证了精确的混合比。

2、采用不锈钢或者青铜材质泡沫液齿轮泵供给泡沫液,使得泡沫混合液工作压力和流量有较大的适应范围不

会因泡沫液的腐蚀而绣死。

3、采用常压式不锈钢泡沫液储罐,维护简便,可靠性高,使用寿命更长。

4、平衡式泡沫比例混合装置适用于目前任何泡沫灭火剂(蛋白、氟蛋白、水成膜等)。

5、灭火过程中可以随时添加泡沫液,能更好的满足现代大型泡沫灭火消防工程的需要,工作更加可靠。

6、双电式平衡比例混合装置采用自动/手动切换控制,操作简单可靠。


型号的意义说明:

PHP-平衡式比例混合装置

100-流量100L/s

3%-混合比3%


三、PHP双电机型平衡式泡沫比例混合装置的工作原理

火情发生时,由泡沫液泵将储存在常压容器内的泡沫液注入管道,经平衡阀的调节作用,泡沫液与比例混合

器主管路压力水混合成一定比例的泡沫混合液。泡沫混合液被输送至泡沫产生器、泡沫枪、泡沫炮或其它泡沫设

备,产生空气泡沫扑救甲、乙、丙类液体火灾。

平衡阀是该装置中一个重要组成部件,它根据系统水压和泡沫泵提供的泡沫液压力实际情况,动态的自动调

整自身阀门打开的程度,以控制进入比例混合器的泡沫液流量,使得适量的泡沫液进入比例混合器与压力水混

合,从而得到所需比例的泡沫混合溶液。PHP平衡式比例混合装置中泡沫液泵有电机、水轮机或柴油机驱动等几

种可选驱动方式。双电机型平衡式泡沫比例混合装置采用的是双电动机驱动方式。


四、安装、调试与使用

1) PHP平衡式泡沫比例混合装置的安装依GB50281-98泡沫灭火系统施工及验收规范》中的有关规定执行,外形尺寸见图三。

2)泡沫液储罐的底座应与基础用地脚螺栓固定住。安装位置和高度应符合设计要求,具体尺寸见图四和表三;当工程规范无规定时,泡沫液储罐四周应留有不小于700mm的通道,泡沫液储罐顶部至楼板或梁底的距离不得小于1000mm

3)该装置宜安装在室内,避免日晒雨淋,并注意防高温和防冻。

4)装置使用过程如下:

a)消防水泵启动;

b)泡沫泵启动,泡沫液截止阀开启;

c)延迟30秒,泡沫泵动作;

d)灭火;

e)泡沫泵、水泵关闭;

f)泡沫液截止阀关闭。

5)装置各排液、排渣口处应设置地漏,使排出物分别流入地下水道,以免溢出污损环境。

6)装置安装完毕后,应按GB50281-98泡沫灭火系统施工及验收规范》中3.3条的有关规定作强度和严密性检测。

五、维护与保养

1)维护保养和管理人员应熟悉平衡式泡沫比例混合装置的原理、性能和操作要求。

2)本装置的维护保养和管理按GB50281-98《泡沫灭火系统施工及验收规范》中的有关规定执行。

3)为使装置处于良好的备用状态,本装置需定期进行维护检查,并做好检查记录。

4)本装置每年在系统中至少要运行一次,检查装置上各阀门、管道及附件应完好无损。

5)本装置上的呼吸阀应按期进行校验。

6)每季度应对泡沫装置上的压力表、阀门、管道及附件进行外观检查,应完好无损。

7)各主要阀门应定期(每月不少于一次)做启闭检测,防止胶着、自锁。

8)每次使用完后,须用淡水将管道内冲洗干净,需要时表面要进行补漆防腐处理。

9)利用管道上的冲洗口,可对泡沫液管道进行清洗。

10每次装置使用后,关闭储罐泡沫液截止阀,用清水通过冲洗口冲洗管路,防止锈蚀。

11)根据灌装的泡沫液供应商质保要求,应定期对罐内储存的泡沫液进行抽样检验。

12)定期更换过期泡沫液,彻底冲洗泡沫液储罐及管道附件,重新添加新液。

13泡沫罐应避免阳光照射,并储存在温度变化较小的场所。

六、注意事项

1装置焊有专用吊耳,供运输、安装时起吊用,不得以装置上管道或其它附件做吊耳,起吊时避免碰撞,以免造成各管路零件位移、渗漏。

2)装置使用前须先检查各接管及连接法兰是否紧固,各种阀门是否处于备用关闭状态。

3)装置使用前须详细阅读产品使用说明书,使用时严格按本说明书操作。

4)系统投入使用时,储罐内应按灭火系统设计用量充装泡沫液。

5)在使用、维护中发现异常情况应及时通知本公司,本公司将根据情况进行技术指导或现场处理。
